frpp管“共擠出技術”，就是將不同類型的原材料或同類型不同牌號原材料分別在擠出主機和各個共擠出機中加入料斗后，經過塑化，熔融，物料被定量、定壓擠進機頭，輸送到各自分配的流道中，frpp管在壓力與溫度的作用下，這些熔體“各行其道”，然后在口模區(qū)匯集，并從機頭的成型段擠出，再經冷卻和定型后，獲得所需復合型材的加工方法。

    frpp管材有很好的力學性能，且具備好的耐腐蝕性，使用過程中重量輕，安裝方便，不需維護，而使用鋼鐵作公用工程的下水管道，在使用過程中由于易腐蝕，必須經常涂敷涂料，維護費用高。一般建筑及公用工程用金屬管道20年左右就需更換，而作用加工良好的frpp管道，使用壽命長達50年等。

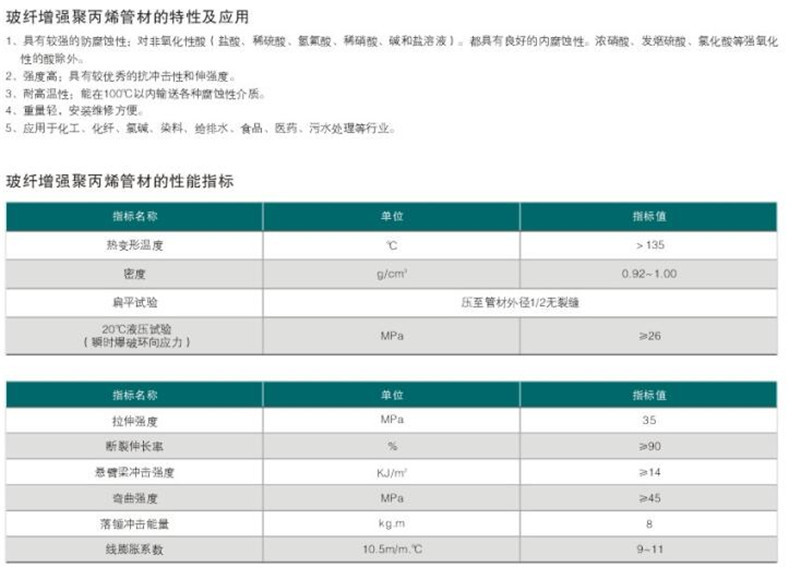

    frpp管材是一種生產成本低、強度高，耐腐蝕的良好塑料制品。 對注塑機的選用沒有特殊要求。由于PP具有高結晶性。需采用注射壓力較高及可多段控制的電腦注塑機。

    將管材與管件的連接件進行爆破壓力試驗檢測，產生爆裂破壞的部位全部在管材上，而管材與管件的連接部位絕不會發(fā)生滲漏或破壞;從管材與管件的連接部位取樣進行拉伸試驗，斷裂破壞的部位也全部在管材上，而管材與管件的連接部位粘接完好;在17.5Kg靜水壓條件下，將管材與管件的連接部位進行±4度的“靜水壓反復彎折試驗”，彎折2000次以上接頭部位不會發(fā)生滲漏或松脫。這些苛刻的試驗都證明了AGR管材與管件的粘接強度高，能夠構筑更強、更安全可靠的供水管網。　　frpp管不受水中余氯的影響，許多聚烯烴材料，如PP、PE、PB等遇到水中的余氯時，可能會發(fā)生高分子鏈段分解導致管道崩漏，據報道，美國就曾發(fā)現PB管道發(fā)生過該類問題。AGR不受水中余氯的影響，這更增強了frpp管系統的安全可靠性。

　　4.抗震性能好

　　在17.5Kg靜水壓條件下，將2米長的管材與管件的連接件進行一端0.5米處固定、另一端用外力強制水平提升0.3米的“剪斷試驗”，連接部位滲漏或管材不會發(fā)生白化等異?，F象;將管材與管件的連接件進行10mm/min的拉伸試驗，連接體被拉長5%時，未發(fā)生接頭脫開或管材白化、破斷等異?，F象;破壞性地震的大振動次數為50次，將長度為0.3米的管材進行一端固定，另一端沿管軸方向施加50次頻率為1Hz的正弦波定值變形力的“疲勞試驗”，試驗結果表明管材無任何破壞跡象，變形值僅為3.5%，完全能夠達到嚴格的耐震管道的設計要求。

　　管道使用壽命長

　　嚴格按照ISO/DIS11673標準規(guī)定的試驗方法進行管道內水壓蠕變試驗，根據試驗結果推測出：在20℃條件下，50年后，AGR材料的抗蠕變強度仍高為20.7Mpa;另外，frpp管對強酸強堿和多種溶劑都有很強的抵抗性能，這都充分保證了其使用壽命在50年以上

　　施工安裝方便。

　　小口徑frpp管采用承插式粘接，粘接強度高，是普通塑料管道粘結強度的4倍以上;粘合固化速度快，只需要30秒;大口徑管道采用彈性密封承插式連接，不需要復雜昂貴的施工機械，僅需簡單的倒角工具、切割器和拉緊器即可，安裝操作非常簡便;并且，frpp管配件齊全，這都在大程度上保證了frpp管安裝施工的低成本、快捷與便利性。
